CK

總覽
CK插頭可為聲音、數據和高速網絡應用提供出色性能，并可提供四條、六條和八條電路的不同插頭配置。全方位的手動和生產工具可幫助您實現輕松端接
特性和優點：它符合 FCC68.5、IEC60603-7 要求，且經認證可用于所有 FCC 和 IEC 許可應用，擁有多種電路規格，能消除端接觸點上的拉拔力，為多種設計應用提供靈活性。
應用領域

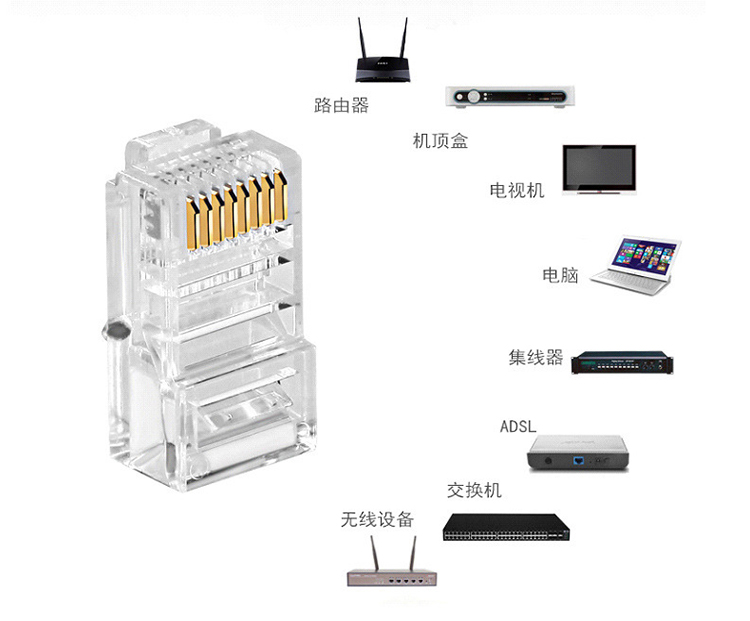

消費品：ATM 機、復印機、游戲機、筆記本電腦、安全系統、服務器 、電視、自動販賣機 數據/通信：復印機 工業自動化：工業計算機、工業煙霧和煙塵探測器、測試設備、時鐘、自動販賣機 醫療：醫療器械、醫療診斷設備、醫療監控 網絡：網絡設備、路由器/交換機、服務器
RJ-45接口 全稱：Registered Jack-45
⑴定義：RJ-45接口通常是網卡提供的用以將計算機接入網絡的接口
⑵接口示意圖

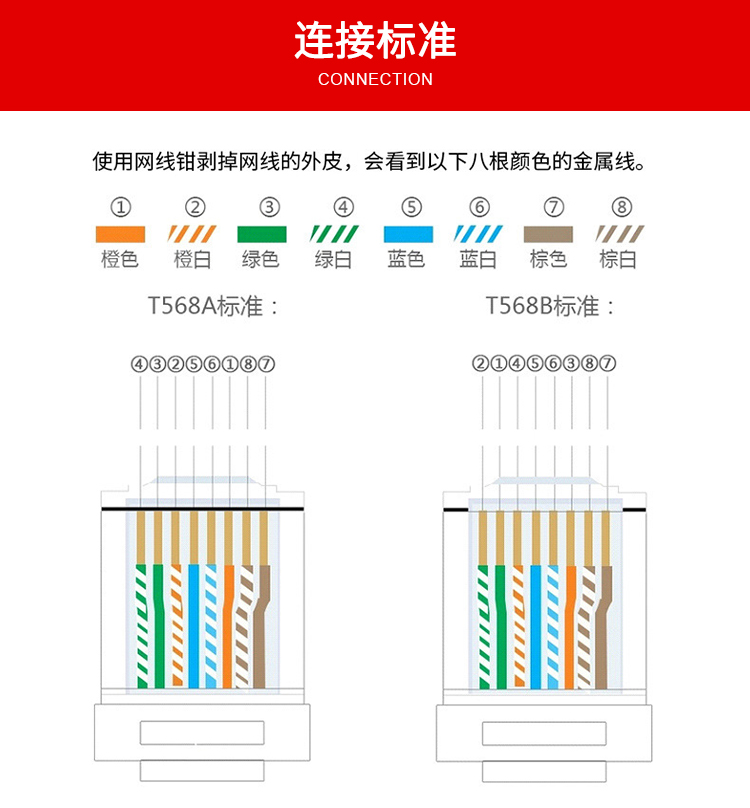

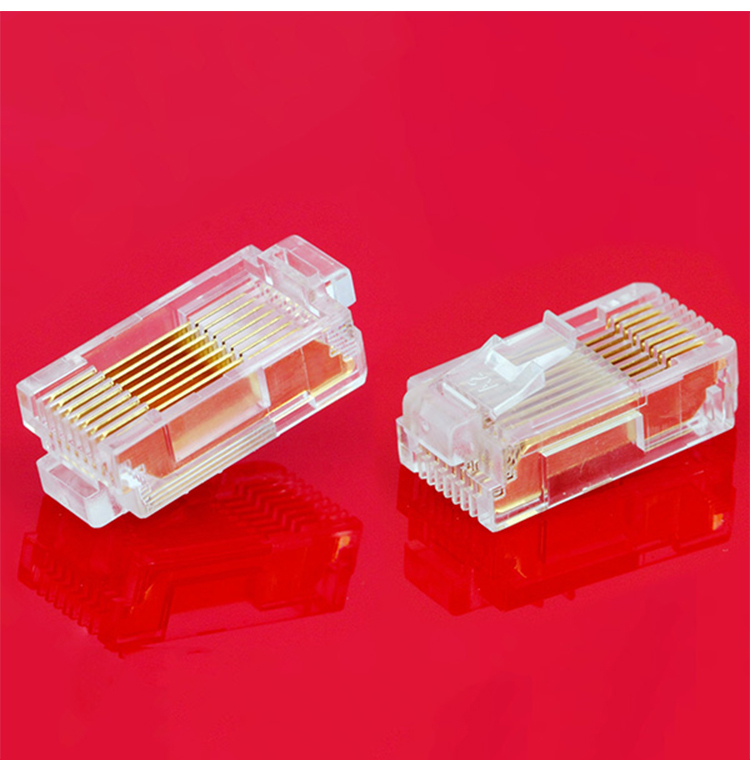

⑶機械特性：RJ-45水晶頭由金屬片和塑料構成，當金屬片面對我們時從左至右引腳序號是1~8。EIA/TIA的布線標準中規定了兩種雙絞線的線序568B與568A。目前通常采用568B方式制作。：
標準568B：橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8
標準568A：綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8

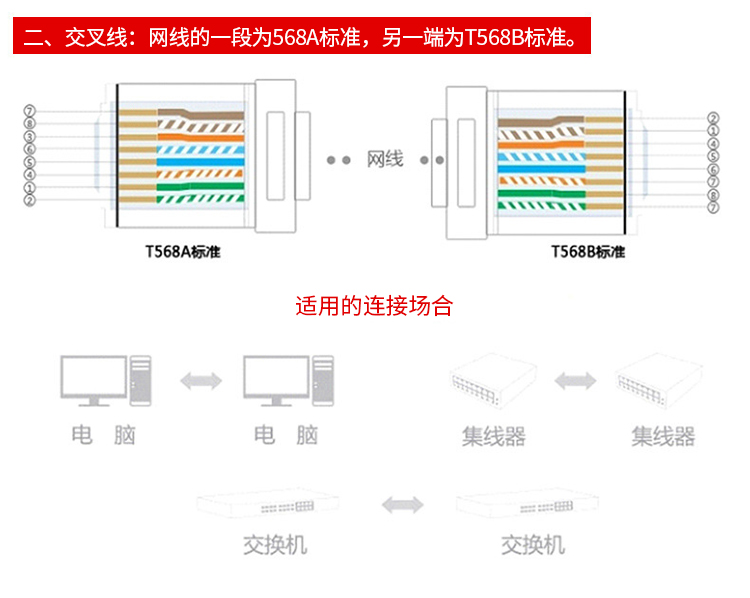

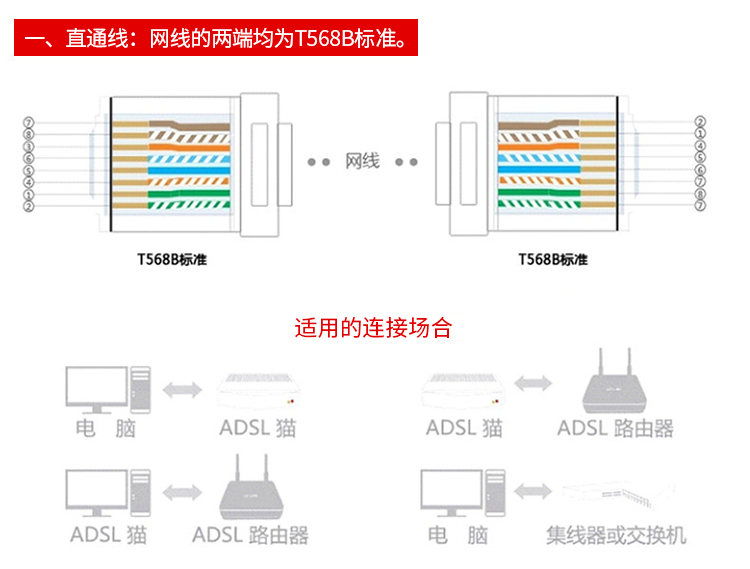

如果網線兩頭都按一種方式制作，就叫做直連纜方式或直通線方式，如果網線的兩頭不按一種方式，一種是568B，另一頭是568A，那么這種方式就稱為交叉纜方式。直連纜方式與交叉纜方式有不同的應用環境。
⑷電氣特性：見表 10/100Base-T RJ-45 接口定義

引  腳	名稱	描            述
1	TX+	Tranceive  Data + (發信號+)
2	TX—	Tranceive  Data —（發信號—）
3	RX+	Receive  Data + (收信號+)
6	RX—	Receive  Data —(收信號—)
4、5、7、8	NC	Not  Connected (空腳)

⑸參考標準：［1］EIA/TIA—568A［2］EIA/TIA—568B［3］IEEE 802.3 10Base-T［4］IEEE 802.3 100Base-TX
如需CK
請聯系各地代理！
